Por que preciso de um divisor de frequência?

1 Para um som mais perfeito

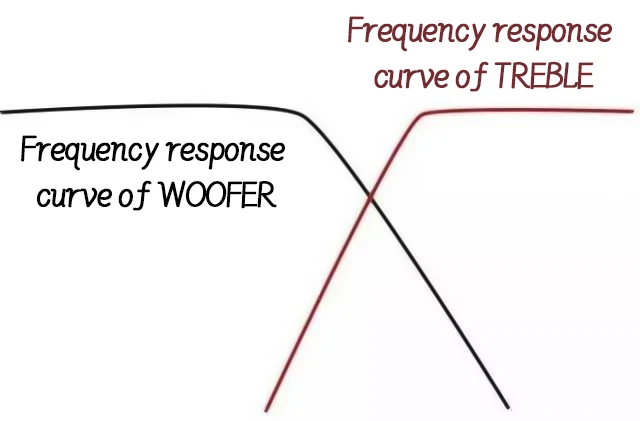

Quer seja um tweeter ou um woofer, sua curva de resposta de frequência não é plana. O tweeter e o woofer serão atenuados em ambas as extremidades, de modo que a parte de atenuação superior do som de baixa frequência pode ser a mesma que a parte de atenuação do limite inferior do som de alta frequência. Ocorre coincidência ou mesmo intercalação, fazendo com que as bandas de frequência se sobreponham e não formem uma curva reta, de modo que o som não terá boa qualidade.

A função do divisor de frequência é responsável por completar essa combinação de resposta de frequência entre cada alto-falante para obter melhores resultados. O divisor de frequência processa a saída do sinal de música pelo amplificador de potência por meio do filtro original para permitir a passagem dos sinais de frequência específicos de cada unidade. Simplificando, o sinal original é dividido em várias bandas de frequência, e o divisor de frequência seleciona a unidade mais adequada para reprodução. A banda de frequência é alocada a ele para realizar o trabalho cooperativo de vários alto-falantes. Faça sua frequência de crossover mais plana, para que o som se torne mais perfeito e bonito quando reproduzido.
2 Para proteger a unidade de alto-falante

Tweeters, woofers, alto-falantes de médio porte, etc., como o nome indica, esses alto-falantes só podem aceitar as frequências correspondentes. Se você adicionar todas as frequências diretamente a todos os alto-falantes, alguns alto-falantes serão danificados. Por exemplo, o woofer pode suportar tons altos, mas o tweeter não consegue suportar os graves, e o som é um pouco mais alto e danificará diretamente os agudos.

A função do crossover é dividir o som de faixa completa de entrada em três frequências: agudos, médios e graves e, em seguida, enviar para os alto-falantes correspondentes, respectivamente, para que o som seja bom e não haja necessidade de se preocupar em danificar os alto-falantes .


Como combinar o crossover com o alto-falante?

1. Determine o tipo de crossover de acordo com a composição da unidade de alto-falante.

A necessidade do divisor de frequência é determinada pelo design do próprio alto-falante. O divisor de frequência duplo é dividido em duas seções, e o divisor de três frequência é dividido em três seções. Isso é o que costumamos chamar de "duas vias" e "três vias". Dividido de acordo com o princípio de funcionamento do divisor de frequência, ele tem uma variedade de métodos de implementação, que são divididos em diferentes tipos de projetos, mas frequentemente vemos duas categorias principais de divisores de potência e divisores eletrônicos. O conceito de ser capaz de ouvir. Alguns designs especiais de alto-falantes, como unidades de quatro vias de três vias de alto, médio, baixo e baixo, podem exigir crossovers personalizados.

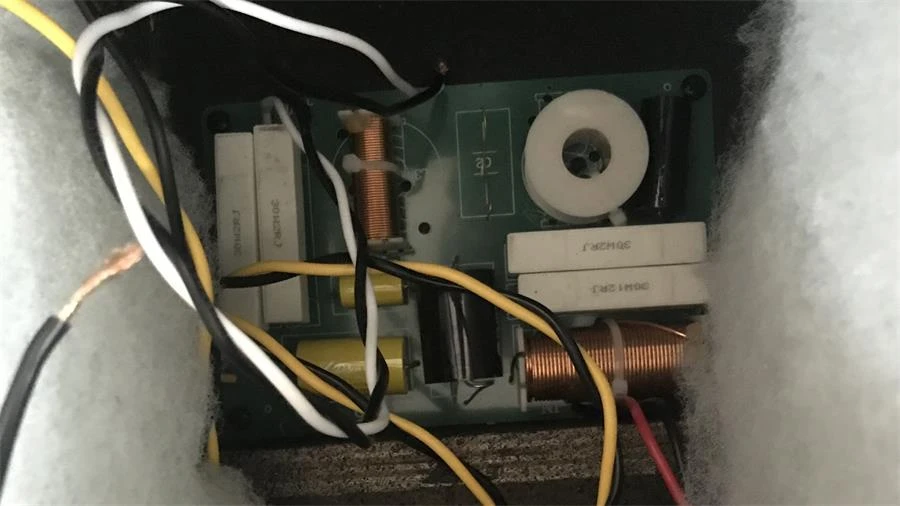

Sinbosen KA210 INSIDE CROSSOVER
2. Determine o divisor de frequência de acordo com a potência do alto-falante.
O divisor de frequência tem uma faixa de potência, como 5 ~ 10W, 10 ~ 30W, 50 ~ 200W, etc. A potência do divisor de frequência deve ser maior ou igual à potência do alto-falante, mas não precisa ser muito grande , caso contrário, isso pode danificar o divisor de frequência ou consumo excessivo de energia de áudio no divisor de frequência, e o uso de divisores de frequência de alta potência em alto-falantes pequenos aumentará os fundos.

3. Determine o ponto de crossover do divisor de frequência de acordo com a frequência de crossover da unidade de alto-falante.
Por exemplo:
a faixa de frequência do alto-falante baixo do alto-falante é 45 Hz ~ 1200 Hz,
o alto-falante de médio porte é de 900 Hz ~ 5000 Hz,
o tweeter é de 3.500 Hz ~ 22.000 Hz,
então, o ponto de crossover do divisor de frequência deve ser determinado, e os graves devem estar entre 1000 Hz ~ 1100 Hertz e os agudos devem estar entre 4000 Hz e 4500 Hz.
