Como fazer quando meu amplificador não pode ser ligado?

Editora: Wendy
tempo: 2019-05-10
Resumo: Você já encontrou um problema com o amplificador não pode ser ligado? Você sabe o que fazer quando o amplificador não pode ser ligado? Este NEWS pode ajudá-lo a resolver o problema. O amplificador não pode ser ligado, indicando um problema com o fusível, transistor IGBT, retificadores de ponte, transistores 130-06. Portanto, devemos aprender a testar nossos amplificadores para encontrar problemas e aprender a resolver problemas.
Por que o amplificador não pode ser ligado?
Quando o amplificador não pode ser ligado, indica um problema com os componentes dentro do amplificador.
Pode haver um problema com o fusível, transistor IGBT, retificadores de ponte, transistores 130-06.
Por que essas partes estão danificadas? Principalmente devido à tensão instável do amplificador de potência conectado ou à sobrecarga do amplificador de potência.
O que devo fazer se o amplificador não puder ser ligado?
Em seguida, vamos testar os componentes dentro do amplificador de potência FP20000Q, FP22000Q: Fusível, transistor IGBT, retificadores de ponte, transistores 130-06.

O painel traseiro do FP20000Q, FP20000Q é mostrado abaixo. (Imagem XBS01)
(O painel traseiro do FP20000Q e FP22000Q é o mesmo.)

Antes dos meus testes, o que preciso preparar?

Ferramenta 1.Testing: Multímetro
Selecione o seu multímetro para grau de Diodo.
(Observação: Talvez o seu multímetro seja diferente do Image XBS02, mas ajuste-o até mostrar a marca de grau Diode)

2. importante! Para evitar curto-circuito, se você tiver ligado o seu amplificador, aguarde 20 minutos antes do seu teste!
Porque há alguma eletricidade ainda ficar no fornecimento de energia.Eles devem ser liberados em 15-20mins pelo menos.
Agora vamos fazer isso!
Teste o painel traseiro do FP20000Q / FP22000Q.


Passo um:


Teste dois fusíveis: Dados de bom fusível devem ser mostrados 0
Posição: Imagem XBS01, Ponto A
Passo dois:

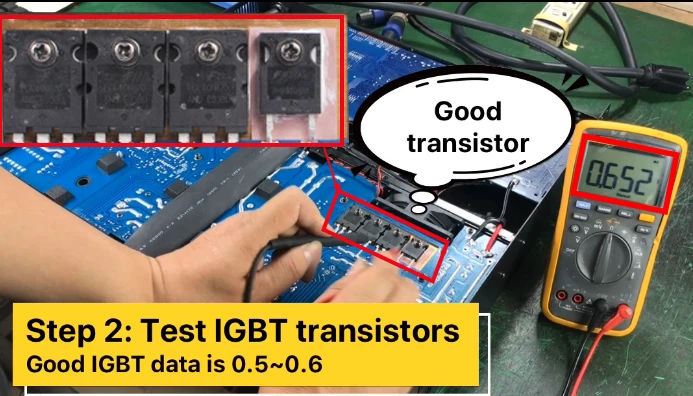

Teste os transistores IGBT: No.FGL40N20 (6pcs), RHRG30120 (2pcs)
Posição: Imagem XBS01, Ponto B1, B2
Dados normais: 0.5 ~ 0.6

Se a parte do IGBT estiver ruim, tire todo o IGBT e faça o teste novamente
Passo três:

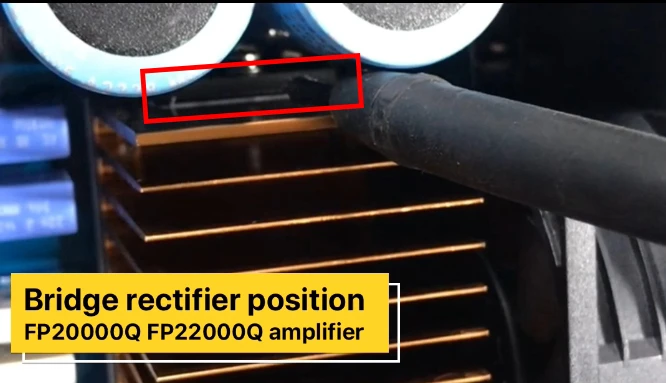

Teste o retificador da ponte (2pcs)

Posição: Imagem XBS01, Ponto C1, C2
Dados normais: 0,4 ~ 0,5
Quarto passo:

Transistor de teste, No.130-06

Posição: imagem XBS01, ponto D1, D2

Se mostrar 0 , está com defeito , se mostrar algum outro dado, é bom!
Painel traseiro do teste FP10000Q, a operação é semelhante.
Se você quiser saber a solução que o amplificador FP10000Q não pode ser aberto, clique no link abaixo.
Como devemos proteger o amplificador?
1. Conecte o amplificador de potência a uma tensão estável. Se necessário, adicione um regulador de tensão.

2. Não use o amplificador com sobrecarga
Veja abaixo o vídeo, você será mais claro!
Voce conseguiu? Espero que este artigo possa ajudá-lo.

Todos os produtos da Sinbosen têm uma garantia de três anos .

Se você comprar o amplificador FP de outra empresa, também podemos ajudá-lo. Basta nos informar seu problema no amplificador.
Nosso engenheiro pode te dar uma sugestão.
